所属分类：通用型

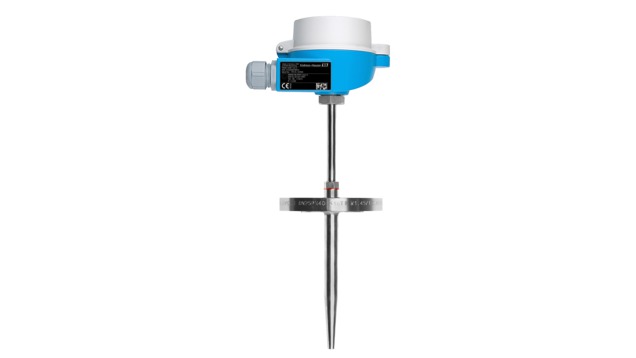

E+H热电阻温度计TR15
模块化设计，采用符合DIN EN 50446的标准接线盒和客户指定的浸入长度，灵活性高
芯子兼容性高，设计符合DIN 43772标准
延伸颈防止头部变送器过热
短锥型端部，加快反应时间
危险场所使用的保护类型：本质安全型（Ex ia)，无火花型（Ex nA）
头部变送器选择容易：模拟输出4至20 mA、HART®、PROFIBUS® PA或 FF现场总线
测量原理 | 热电阻 |
特点/应用 | 英标 |
模块化温度计 | |
应用广泛 | |
可以在危险区中使用 | |
适用高压过程条件 | |
法兰过程连接或焊座 | |
带延长颈 | |
含热保护套管（金属） | |
与铠装芯子StrongSens配套使用 | |
接线盒 | TA20A，铝，螺纹盖 |
TA20B，塑料，螺纹盖 | |
TA20D，铝，铰链高盖 | |
TA20J，不锈钢，带/不带显示单元 | |
TA20R，不锈钢，机加工螺纹盖 | |
TA20W，铝，外壳盖带卡扣 | |
TA21E，铝，螺纹盖，带链条 | |
TA30A，E+H，铝，低盖，带/不带显示单元 | |
TA30D，E+H，铝，高盖 | |
热保护套管 | 棒材（钻孔） |
无热保护套管 | |
铠装芯子/探头 | 矿物绝缘材料（MI），可弯曲 |
热保护套管外径 | 18.0 mm (0.71'') |
24.0 mm (0.94'') | |
26.0 mm (1.02") | |
所需最大插入深度 | 最大30,000.00 mm (1.181.10'') |
热保护套管材质 | 1.0460 (A105) |
1.4571 (316Ti) | |
1.7335 (13CrMo4-5; F-11) | |
Alloy C276 (2.4819)合金 | |
Duplex SAF 2205 (1.4462) | |
2级钛材(3.7035 ) | |
16Mo3 (1.5415) | |
可选带涂层 | 未设置 |
过程连接 | 焊入式 |
法兰： | |
DN25 PN40 B1 (EN1092) | |
DN40 PN40 B1(EN1092) | |
DN50 PN40 B1 (EN1092) | |
ASME 1" 150 RF (B16.5) | |
ASME 1" 300 RF (B16.5) | |
热保护套管末端类型 | 锥管型 |
表面光洁度Ra | 0.8 μm (31.5 μin.) |
1.6 μm (63.0 μin.) | |
工作温度范围 | PT100 TF StrongSens： |
-50 °C ...500 °C | |
(58 °F ...932 °F) | |
PT100 WW： | |
-200 °C ...600 °C | |
(-328 °F ...1.112 °F) | |
PT100 TF： | |
-50 °C ...400 °C | |
(58 °F ...752 °F) | |
最大过程压力（静压） | 20 °C时：400 bar (5.802 psi) |
测量精度 | Cl. A ，遵循IEC 60751标准 |
Cl. AA，遵循IEC 60751标准 | |
响应时间 | 取决于设置 |
模块化温度变送器 | 是（4…20 mA；HART；PROFIBUS PA；FOUNDATION FIELDBUS） |
防爆认证 | ATEX II |
NEPSI | |
IECEx | |
证书 | Gost认证 |
SIL（仅针对变送器） |
